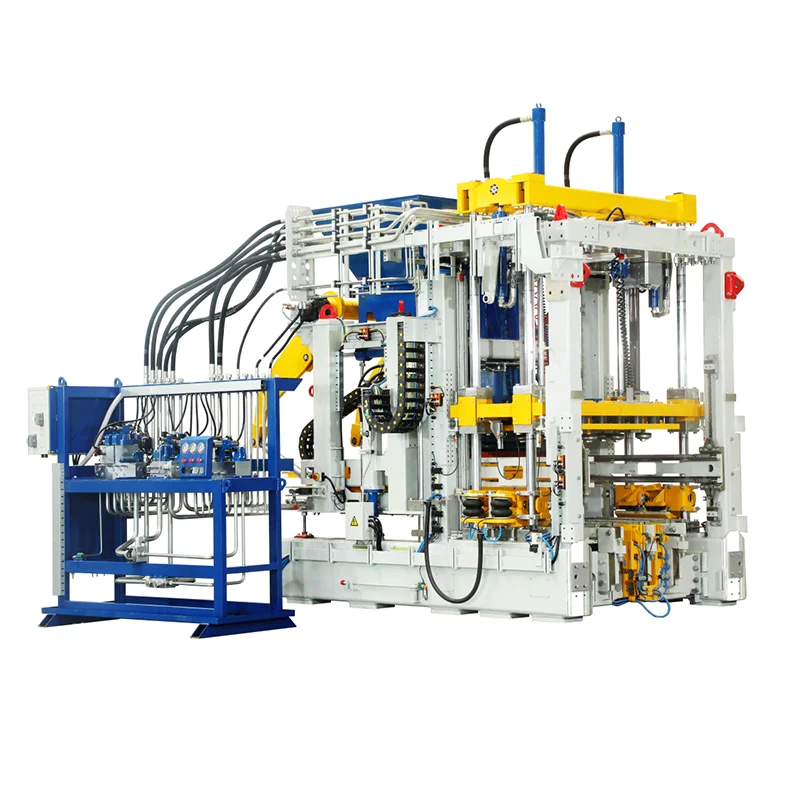

Visiškai automatinė blokų gamybos mašina

1 „Zenith“ „Ultra-Dynamic“ keturių ašių servo vibracija (pasirinktinai)
Zenith Ultra-Dynamic sistema yra moderni, aukštos kokybės vibracijos technologija, naudojama visiškai automatinėje blokų gamybos mašinoje. Tai leidžia tiksliai valdyti amplitudę per itin trumpą atsako laiką, tuo pačiu užtikrinant lankstų reguliavimą. Servo varoma sistema užtikrina aukštą dinamiką, pagerina formų užpildymą ir gamybos ciklo laiką. Tiek amplitudė, tiek dažnis gali būti greitai ir tiksliai valdomi.

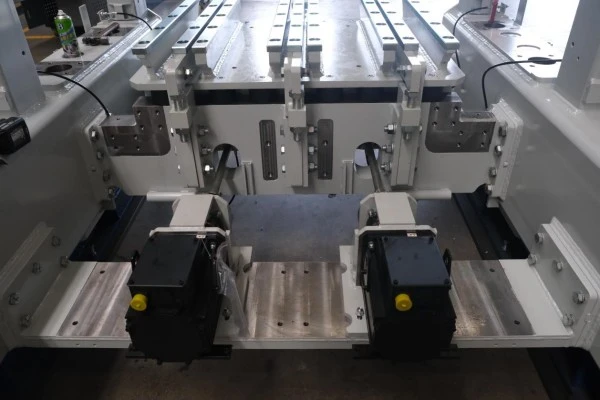

2 Dviejų ašių servo vibracija (pasirinktinai)
Kiekvienas ekscentrinis velenas yra varomas nepriklausomu servo varikliu, užtikrinančiu tikslų valdymą, greitą reakciją ir tikslią vibracijos jėgos išvestį.

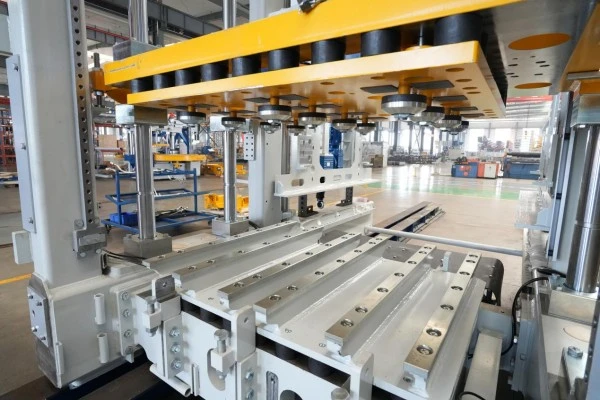

3 Automatinė greito formų keitimo sistema
„Zenith“ automatinė greito formų keitimo sistema yra pagrįsta suderintu kelių įrenginių veikimu, leidžiančiu protingai, greitai ir tiksliai pakeisti formas. Kai forma transportuojama šalia pagrindinės mašinos, ji kėlimo sistema padedama ant formų keitimo įrenginio. Sistema automatiškai užbaigia pelėsių keitimo procesą be rankinio tvarkymo, padėties nustatymo ar užrakinimo.

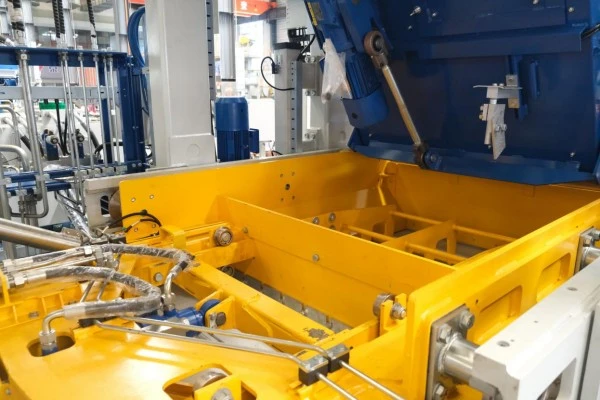

4 Pakabinama maitinimo sistema
Pakabinama tiekimo sistema yra modulinė, apimanti tiekimo dėžę, grandiklį, šepetį ir arkos laužymo įrenginį. Tiek veido mišinio, tiek bazinio mišinio maitinimo dėžutės yra sumontuotos ant maitinimo rėmo, todėl galima greitai pakeisti ir optimaliai maitinti.

5 Hidraulinis stūmoklinis arkos lūžimo pagrindo tiektuvas (pasirinktinai)
Varomas hidrauliniu būdu; arką laužantis grėblys juda pirmyn ir atgal, kad efektyviai sulaužytų medžiagų lankus.

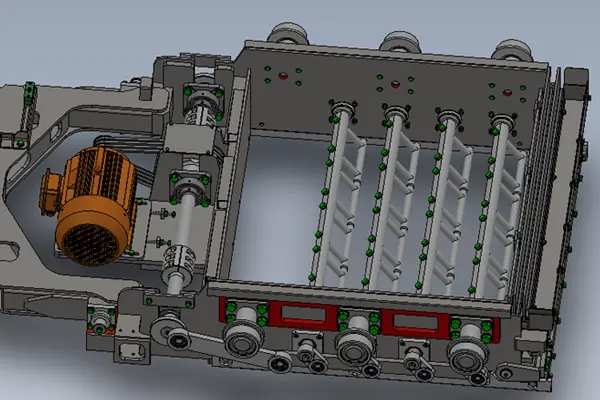

6 Elektra varomas sūpynės lanko lūžimo pagrindo tiektuvas (pasirinktinai)
Varomas elektra; arką laužantis grėblys sukasi nustatytu kampu aplink veleną, kad atlaisvintų medžiagą.

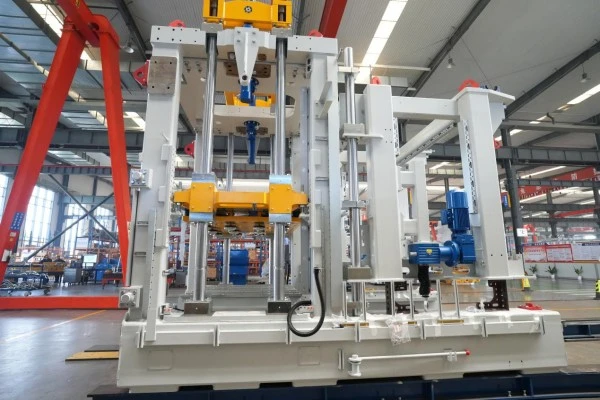

7 Modulinis pagrindinis rėmas
ZN1200-2S pagrindinė mašina ir veidų maišymo blokas turi modulinę rėmo struktūrą su tikslaus surinkimo technologija. Sulaužydamas tradicines dizaino koncepcijas, jis plačiai naudoja aukštos kokybės varžtines rėmo, vibracinio stalo, variklio sijų ir padavimo sistemos jungtis. Ši konstrukcija užtikrina itin mažą priežiūros greitį, lengvą prisitaikymą prie įvairių gamybos sąlygų ir žymiai trumpesnį susidėvinčių dalių keitimo laiką.

8 Hidraulinis automatinis veido mišinio bloko užraktas
Ryšys tarp pagrindinės mašinos ir ZN1200-2S mišinio bloko pasiekiamas naudojant pažangią hidraulinę automatinę užrakto sistemą. Hidrauliniai cilindrai varo fiksavimo komponentus, kad tvirtai pritvirtintų mišinį prie pagrindinės mašinos. Kai reikia atskirti veido mišinio bloką, sistema atleidžia užraktą, o variklis su reduktoriumi varo veido maišymo įrenginį, kad jis judėtų išilgai bėgių.

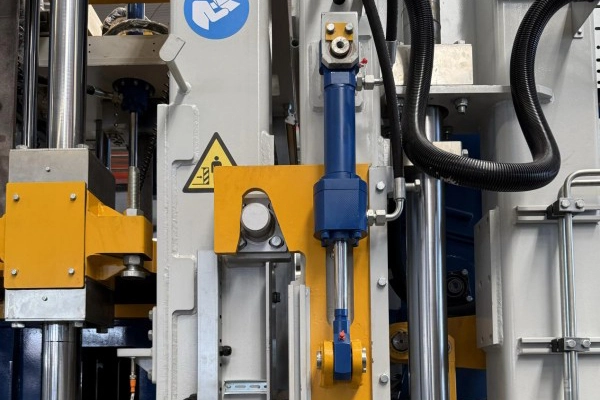

9 Paspauskite galvutės fiksavimo įtaisą
Šis mechaninis fiksavimo mechanizmas susideda iš didelio stiprumo fiksavimo blokų, pleišto formos preso galvutės ir dvigubo veikimo hidraulinių cilindrų. Išmontavimo metu cilindrai varo fiksavimo blokus, kad radialiai suspaustų preso galvutę, sudarydami mechaninę aklavietę. Tada forma išleidžiama veikiant pastoviam slėgiui, veiksmingai pašalinant elastingą atšokimą ir mikrojudėjimą – užtikrinamas aštrus plytų kraštas, lygūs paviršiai ir žymiai pagerintas gaminio kvalifikavimo rodiklis.

10 Elektrinis sraigtinio keltuvo reguliavimas
Įrengtas didelio tikslumo sraigtinis keltuvas, skirtas automatiniam aukščio reguliavimui – tai didelis tikslumas, paprastas valdymas ir patobulinta automatizacija.

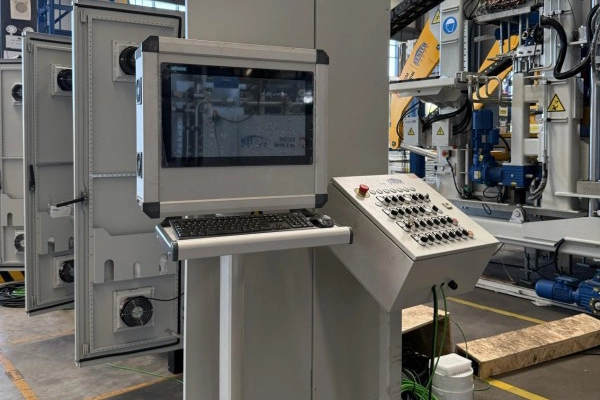

11 Visiškai integruota valdymo sistema
ZN1200-2S pagrindinė mašina naudoja Siemens S7-1500 (6ES7 515-2AM01-0AB0) serijos PLC – aukščiausios klasės „Siemens“ valdiklį, pasižymintį didele atminties talpa, dideliu apdorojimo greičiu ir įvairiomis funkcijomis. HMI vizualizuoja visus valdymo sistemos signalus, kad valdymas būtų paprastas ir intuityvus.

12 Platus išplečiamumas
ZN1200-2S siūlo puikų techninės ir programinės įrangos išplėtimą. Jis gali būti komplektuojamas su įvairiomis pasirenkamomis sistemomis, tokiomis kaip putplasčio įrenginiai, spalvų maišymo sistemos, padėklų ištraukimo įrenginiai, šerdies traukimo sistemos ir skersiniai valymo šepečiai, atitinkantys įvairius klientų gamybos reikalavimus.

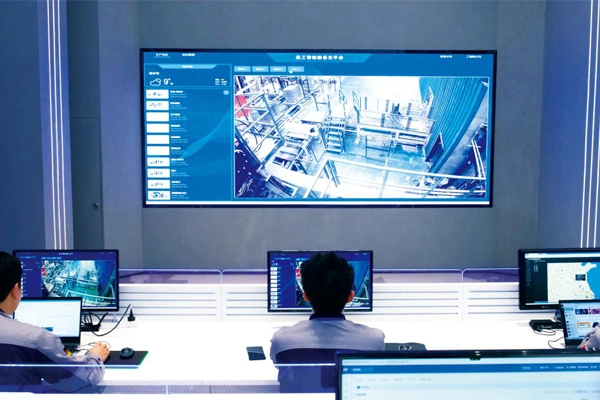

13 Quangong Intelligent Equipment Cloud Service platforma
„Quangong Zenith“ sukurta „Intelligent Equipment Cloud Service Platform“ įgalina stebėjimą internetu, nuotolinį atnaujinimą, gedimų prognozavimą ir diagnostiką, įrangos būklės įvertinimą ir veikimo ataskaitas, suteikdama visapusiškas išmaniųjų paslaugų galimybes.
